רובוט זוחל הצינורות הטוב ביותר
בדיקת צנרת היא היבט חיוני לשמירה על תקינות רשת צנרת, בין אם מדובר בהובלת מים, גז או נפט. עם התקדמות הטכנולוגיה, בדיקת הצנרת הפכה ליעילה ומדויקת יותר. טכנולוגיה אחת כזו היא הרובוט לבדיקת צינורות (PICR), שהוא רובוט המופעל מרחוק המיועד לבדיקת צינורות בגדלים וחומרים שונים. הוא מצויד בחיישנים שונים לאיתור נזילות, קורוזיה, סדקים או כל נזק אחר לצנרת. הוא נע בתוך הצינור באמצעות גלגלים, מסילות או שילוב של שניהם, בהתאם לשטח ולקוטר הצינור. הרובוט יכול גם לנווט דרך עיקולים, עיקולים ומפרקי T, תוך שימוש בזרוע המפרק שלו ובמערכת המצלמה שלו כדי לצלם תמונות וסרטונים. PICR יכול לספק נתונים ומשוב בזמן אמת למפעיל, מה שמאפשר זיהוי ותיקון בזמן של כל בעיה. הדבר יכול להביא לחיסכון בעלויות ולמנוע נזק משמעותי יותר לרשת הצנרת.
ישנם סוגים שונים של PICR בשוק, עם תכונות ויכולות משתנות, כמו השימוש ברובוט שלנו לבדיקת ביוב או צינורות נפט וגז.
תיאור
תיאור מוצר
רובוט זוחל הצינורות הוא מכונה מיוחדת המיועדת לבדיקת הציפוי הפנימי של צינורות. רובוט זה פועל על ידי ניווט בצינורות צרים ושימוש בחיישנים וטכנולוגיות הדמיה מתוחכמות כדי לאסוף מידע על מצב פנים הצינור. הנתונים שנאספו על ידי רובוטים אלה יכולים לזהות קורוזיה, דליפות, סדקים או בעיות אחרות שעלולות להשפיע על שלמות המבנית של הצינור. מידע זה מנותח על ידי מומחים שקובעים אילו (אם בכלל) פעולות מתקנות יש לנקוט כדי לתקן בעיות אלו.
מדוע אנו בוחרים ברובוט סורק צינורות?
אחת הסיבות העיקריות לבחירת רובוט זוחל צינורות היא החיסכון בזמן ובעלויות הנלווים לשימוש במכונות אלו. עבודת בדיקת צנרת מסורתית יכולה להיות תהליך רב זמן, במיוחד כאשר צינורות ממוקמים באזורים שקשה להגיע אליהם. הדבר עלול להוביל להוצאות ניכרות עבור העסק או הארגון שצריכים לבצע בדיקת צינור. Pipe Crawler Robots מציעים פתרון מהיר ויעיל לבעיה זו. מכונות אלו יכולות לעבור במהירות דרך צינור ולאסוף תמונה מפורטת של מצבה הפנימי, מה שמאפשר למומחים לבצע בחירות מושכלות לגבי פעולות התיקון שצריך לנקוט, ללא צורך בשיטות בדיקה ידניות יקרות וגוזלות זמן.
היתרונות של רובוטים לסורקי צינורות טמונים ביכולתם ללכוד נתונים חזותיים באיכות גבוהה ולהציע תובנות בזמן אמת על מבנים תת-קרקעיים. הגורמים הבאים הופכים רובוטים לסורקים לבדיקת צינורות לבחירה המועדפת:
1. יכולת בדיקת צינורות ללא התערבות אדם
2. מהירות ויעילות מוגברת בהשוואה לשיטות בדיקה ידניות
3. חיישנים וטכנולוגיות הדמיה מתקדמות לאיסוף נתונים מדויק
4. חסכוני בהשוואה לשיטות בדיקה מסורתיות
5. ניתן להשתמש באזורים שעלולים להיות מסוכנים או שקשה להגיע אליהם
פרמטרים של מוצר

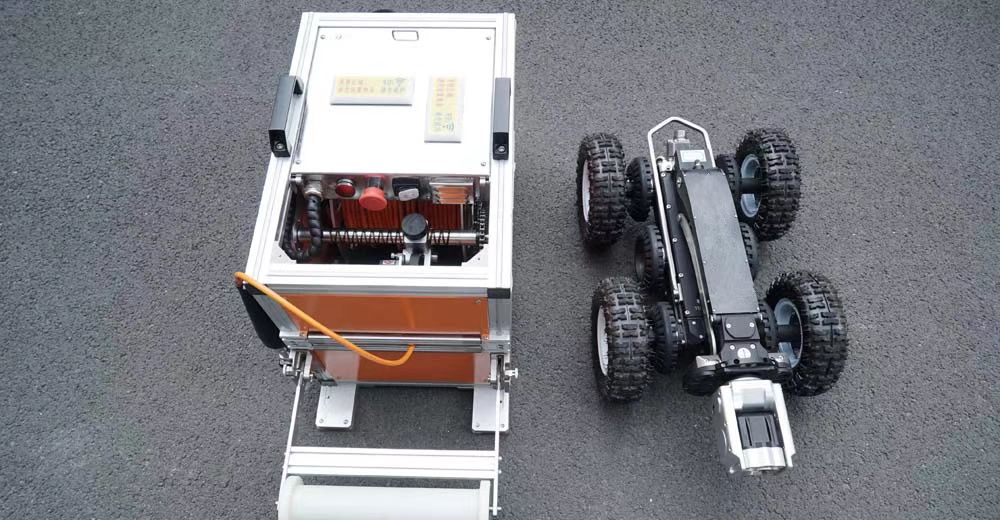

רובוט הצינורות הגדולים של Seals, המוצר המוביל לבדיקת צינורות בסין, מורכב מסורק טלוויזיה במעגל סגור, רכבל והבקר החכם. אטמים בוחנים את הנזק והעיוות של הצינור, את חסימת הצינור ואת ההזרמה המשובשת בצנרת התת-קרקעית; הוא יכול גם לזהות את רמת הריכוז של גזים רעילים, טמפרטורה, לחות, סחף, ולחשב את גודל המכשולים בצינור.
תכונות פונקציונליות:
1. זוחל: מצלמה קדמית ואחורית של 2 מיליון פיקסלים, 1080P, נגד שריטות, אנטי עיבוי, פונקציית ערפול ומדידות לייזר, עיצוב שחרור מהיר מודולרי, יכולת התגברות עמידה למים, אבק, פיצוץ ויכולת התגברות חזקה; הכעס של טיפוס מכשולים גדול מ-∠30 מעלות עם אזעקה נגד התהפכות
2. רכבל: חיבור אלחוטי בין בקר לרכבל; פונקציית כבל נשלף אוטומטית
3. בקר: אפליקציה אוניברסלית לטאבלט אנדרואיד ולטלפון נייד; בקר מסך מגע קל לשימוש; בקר אחיזת היד זמין
4. דיווח: ניתן לייבא בקלות נתונים מהטאבלט לתוכנה ומפיק דוח בדיקה מקצועי
תכונות מוצר:
1. מצלמת HD: מצלמה קדמית ואחורית של 2 מיליון פיקסלים, עם פונקציות הסרת ערפל, נגד שריטות ופונקציות נגד עיבוי
2. הסרת ערפול של העדשה: למנוע ביעילות את פני השטח החיצוניים של העדשה להתערפל ולהסיר במהירות את טיפות המים על העדשה במהלך הבדיקה
3. יכולת להתגבר על מכשולים: ניתן להגדיל את שלדת הזוחל; זווית טיפוס מעל 30 מעלות; פונקציית התראה נגד התהפכות.
4. עיצוב מודולרי לפירוק קל: המצלמה, מסגרת ההרמה והגלגלים ניתנים לפירוק מהיר, וניתן לחבר את המצלמה ישירות לסורק.
5. בקר כף יד: תפעול מסך מגע עם אפליקציה; להתאים עם בקר אחיזת יד; קל לתפעול ונייד
6. כבל נשלף אינטליגנטי: רכבל עם כבל נשלף אוטומטי התואם למהירות הריצה של הסורק המשפר את יעילות הבדיקה
| זוחל |
ממדים |
808*420*481 מ"מ（9-גלגלי אינץ', המיקום הגבוה ביותר של מסגרת ההרמה） |
|
808*189*114 מ"מ（4-גלגלי אינץ', ללא מסגרת ההרמה) |
||
|
קוטר צינור ישים |
DN200-3000MM |
|
|
מחלקת הגנה |
IP68, עמיד למים, עמיד בפני אבק, חסין פיצוץ |
|
|
סיבוב עדשה |
סיבוב צירי 360 מעלות, סיבוב רדיאלי של 180 מעלות |
|
|
ראש מצלמה |
2 מיליון פיקסלים רזולוציה: 1920*1080 זום אופטי פי 10 |
|
|
עדשת מראה אחורית |
2 מיליון פיקסלים, רזולוציה: 1920*1080 |
|
|
תאורה ליד אור |
4 יחידות מקור אור לבן קר LED גבוה בהיר |
|
|
הארת אור רחוק |
10 יחידות מקור אור LED בהירות גבוהה |
|
|
תאורת אור זנב |
2 יחידות מקור אור בהיר LED לבן קר |
|
|
מצלמת PT קדמית |
פונקציית חימום וניקוי ערפל בנגיעה אחת, שריטות במראה, נגד עיבוי |
|
|
היגוי |
עיצוב דיפרנציאל מנוע כפול, 360 מעלות בהיגוי האתר |
|
|
נהיגה |
6-הנעת גלגלים; הנעה מנוע מיובא |
|
|
הרמת מצלמה |
ניתן לחבר מסגרת הרמה חשמלית ישירות לסורק לאחר פירוק |
|
|
טמפרטורת פעולה |
-10~55 מעלות |
|
|
צמיג |
4", 5", 6" ו-9" הם גלגלים סטנדרטיים, 8" ו-10" הם אופציונליים |
|
|
תִקשׁוֹרֶת |
רובוט ורכבל מתקשרים באמצעות 2-כבל ליבה |
|
|
רכבל |
מידות ומשקל |
710*390*480 מ"מ, 41 ק"ג (ללא סוללה) |
|
תקשורת נתונים |
עגלת כבלים למסוף באמצעות חיבור WIFI או חיבור כבלים |
|
|
מחלקת הגנה |
IP65 |
|
|
אורך הכבל |
120 מ' סטנדרטי |
|
|
מתח כבל |
250 ק"ג בכיוון אחד |
|
|
פונקציית מד ספירה |
דיוק ספירה של 100 מ' ±5 מ"מ |
|
|
ספק כוח |
ספק כוח לרכבל, מעל 8 שעות חיי סוללה |
|
|
בקר טאבלט |
מצב שליטה אדם-רובוט |
תפעול מסך מגע עם האפליקציה, התאם עם בקר אחיזת היד |
|
כרטיסי זיכרון |
64G (אופציונלי קיבולת גדולה יותר זמינה) |
|
|
יחידת תצוגה |
תקשורת אלחוטית + קווית תצוגת HD, מצב הגנה מקצועית לעיניים אנטי בוהק, אנטי רפלקטיבי |
|
|
זמן סיבולת |
בערך 8 שעות (הזמן הספציפי תלוי בסביבת השימוש) |
|
|
בקר לאחיזה יד (אופציונלי) |
מידות ומשקל |
כף יד 102*153*63 מ"מ, 280 גרם |
|
סוג אלחוטי |
Bluetooth 6m (בתנאים רגילים) |
|
|
תוכנת בקרת מסוף טאבלט |
תצוגת מידע |
תצוגה בזמן אמת של תאריך ושעה, נטיית הזוחל (שיפוע הצינור), לחץ אוויר, מונה מרחק (אורך כבל משוחרר), סרטון בדיקה, אזימוט המצלמה, גובה העדשה, אזעקה נגד התהפכות, אזעקת לחץ אוויר, כתיבת טקסט מותאם בווידאו , לחשב את קוטר הצינור, עקומת השיפוע וכו', איתור פגמים בצנרת והפקת דוחות לפי תקנים רלוונטיים |
|
ניתוח בדיקה |
ניתוח ליקויים בצנרת; השתמש בבקר כדי ללכוד את תמונות הפגמים באופן ידני |
|
|
פונקציית בקרה |
הוא שולט קדימה, אחורה, ההיגוי, העצירה, מהירות הסורק, כבל נסיגה אוטומטי, נהיגת רובוט אוטומטית; הרמה, הורדה, התאמת תאורה של מחזיק העדשה; סיבוב אופקי, אנכי, והמיקום המרכזי חוזר של העדשה; מיקוד וזום של המצלמה; תצוגה סימולטנית של מצלמה קדמית ואחורית, תנועה מוגדרת מראש של המצלמה, כיול לייזר באורך פגם, הסרת ערפול של העדשה וכו'. |
יישומים
רובוט זוחל לבדיקת צינורות הוא מכונה מתקדמת ביותר המשמשת לבדיקה, ניטור ותחזוקה של צינורות בתעשיות שונות. הרובוט הוא כלי חיוני לניטור, איתור ותיקון צינורות בתעשיות כמו נפט וגז, מים, כימיקלים וכוח גרעיני.
בתעשיות הנפט והגז, צינורות משמשים להובלת נפט, גז ומוצרים אחרים דרך רשתות עצומות של צינורות המשתרעות על פני אלפי קילומטרים. צינורות אלו נתונים לתנאי סביבה קשים כמו טמפרטורות קיצוניות, לחץ גבוה והובלת חומרים שוחקים אשר מדרדרים את מצב הצינור לאורך זמן. לכן, עבור תעשיית הנפט הרובוט לבדיקת צינורות הוא כלי אידיאלי לניטור המצב הפנימי של צינורות, בדיקת קורוזיה, סדקים, דליפות וכל חריגות אחרות שעלולות להוביל לכשל בצנרת.
באופן דומה, במכוני טיהור מים, רובוט זוחל לבדיקת צנרת משמש לבדיקה וניקוי פנים של צנרת הביוב, מה שמאפשר הערכה נכונה של קווי ביוב, גילוי סתימות או נזק שנגרם משורשי עצים או חומרים חריגים. על ידי זיהוי הגורם לבעיה, אנשי התחזוקה יכולים לתכנן ביעילות אסטרטגיית תיקון כדי לחסוך בעלויות, מאמץ ולהפחית את זמן ההשבתה של המפעל.
רובוטים זוחלים ממלאים גם תפקיד חיוני בתעשיית החשמל הגרעינית, שבה צינורות הם חלק בלתי נפרד ממערכות ייצור חשמל. הצינורות משתמשים בקיטור בלחץ גבוה כדי להניע טורבינות שבסופו של דבר מייצרות חשמל. בשל הטמפרטורה הגבוהה והחשיפה לקרינה, בטיחות היא מרכיב אינטגרלי עבור תחנות כוח. על ידי שימוש ברובוט הזוחל לבדיקת צינורות, מפעילי המפעל יכולים להעריך את מצב הצינורות על ידי זיהוי בעיות תחזוקה ולזהות כל סיכונים פוטנציאליים של דליפה או סדקים שעלולים לגרום לסכנות בטיחותיות במקום לפנות לבדיקה ידנית המסכנת את בטיחות האדם.
לסיכום, רובוט זוחל לבדיקת צינורות הוא כלי קריטי במערכות ניהול צינורות. באמצעות בדיקת צנרת, תחזוקה וניטור, נוכל למנוע תקלות בצנרת המובילות לאסונות סביבתיים, סכנות בטיחותיות ואובדן כספי. כיום, פיקוח וניטור צינורות עם רובוט זחלן לבדיקת צינורות הפך לפרקטיקה סטנדרטית בתעשיות שונות מנפט וגז, מים, כימיקלים ועד תחנות כוח גרעיניות. היתרונות של שימוש ברובוט זוחל לבדיקת צינורות ברורים: זיהוי בעיות מוקדם יותר, שיפור הבטיחות והפחתת עלויות תפעול המובילות לתחזוקה מונעת ויעילה.
המפעל שלנו
פרופיל החברה
Shaanxi Granfoo Intelligent Technology הוא מיזם אינטליגנטי היי-טק, המתמחה בתכנון, מו"פ, ייצור וייצוא של מצלמות תת-מימיות, מצלמות בדיקת צנרת, רובוט פיקוח תת-ימי ROV, מחברים תת-מימיים, כבלים תת-מימיים, חיישן מוטי-פרמטרים של מוניטור איכות מים וכו'. Granfoo כבר הוכרה כשותפה אסטרטגית של עסקי OEM רבים במשך כ-16 שנים. יש לנו את הצוות המנוסה ביותר לעבוד על פרויקטי OEM שלך. הניסיון והשירות הנהדר שלנו זיכו אותנו בקשרים עסקיים טובים עם קונים וספקים בינלאומיים רבים. המוצרים שלנו נמכרים למדינות רבות ברחבי העולם כולל אירופה, צפון אמריקה, יפן, קוריאה, אוסטרליה וכו'.
אנו מזמינים אותך להיות המשווק או הסוכן הבא שלנו במדינה שלך. מערכות המצלמות התת-ימיות שלנו חלות גם על חקלאות ימית, חיפוש תת-מימי, מאגרים, סכרים, תעלות ומתקני שימור מים אחרים, בנייה וניטור, בארות, תיקון בארות נפט, רשת אספקת מים עירונית וניטור ותחזוקה של צינורות, מחקר ספורט תת-ימי, תעשיית הבידור לסיורים תת-מימיים, ניטור ומדידה של בדיקות נשק תת-מימי, מתקנים צבאיים, מעקב תת-ימי, רישום וחקירה של תוצאות מחקר מדעי, חילוץ בים עמוק ושדות נפט וכן הלאה.
